サンプル現場 ── 切削オーバーレイ｜安いCADで、提出できる図面まで

この現場は、当社が作った見本です。 実在の工事ではありません。位置と地盤高は実際の測量成果から取っていますが、横断の形と数量は、道具の実演のために当社が作りました。会社名は「ゼネコン事務所前」という仮の呼び名に置き換えています。

01できあがった数字

下の4枚の図面から、機械が拾った値です。人が書き写していません。

施工延長

64.69m

施工面積

258.76㎡

切削土量

4.790m³

舗装体積

13.677m³

合材量

32.141t

02図面 4枚（A1）

絵を押すと、原寸で開きます。同じ中身がDXF 1本に入っていて、 ARESで開くと下のタブが4枚に分かれます。

平面図。道路の中心線・測点14点・切削範囲・等高線・平面直角座標の格子 — 図-1　平面図　1:100

中心線と測点14点、切削範囲（幅4.00m）、等高線25cmごと、平面直角座標系第II系の格子を10mごとに入れています。

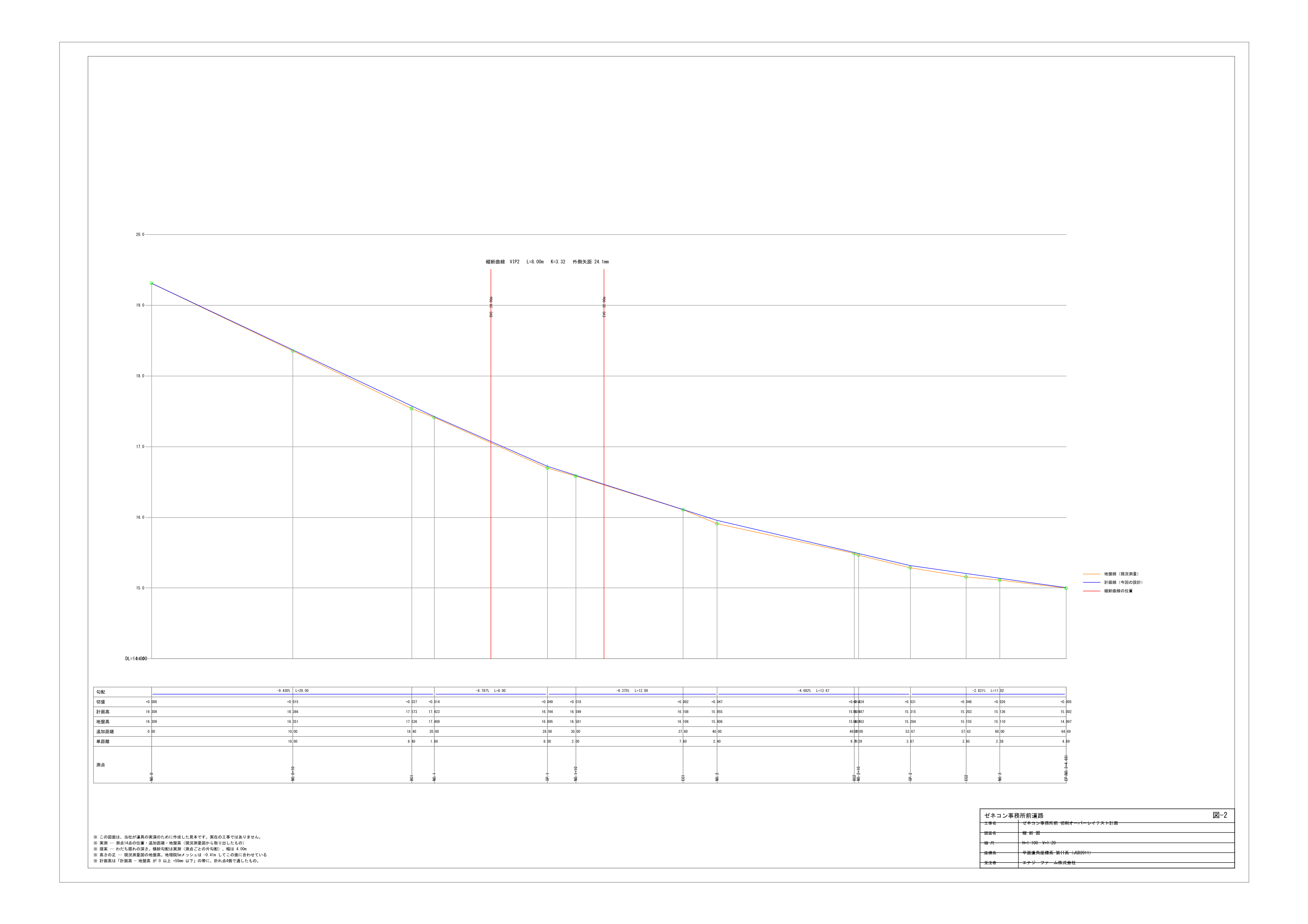

縦断図。地盤線と計画線、7段の表、縦断曲線 — 図-2　縦断図　H=1:100　V=1:20

下の表は7段（測点・単距離・追加距離・地盤高・計画高・切盛・勾配）。既存の道路の様式に合わせて寸法を測り、同じ形にしました。

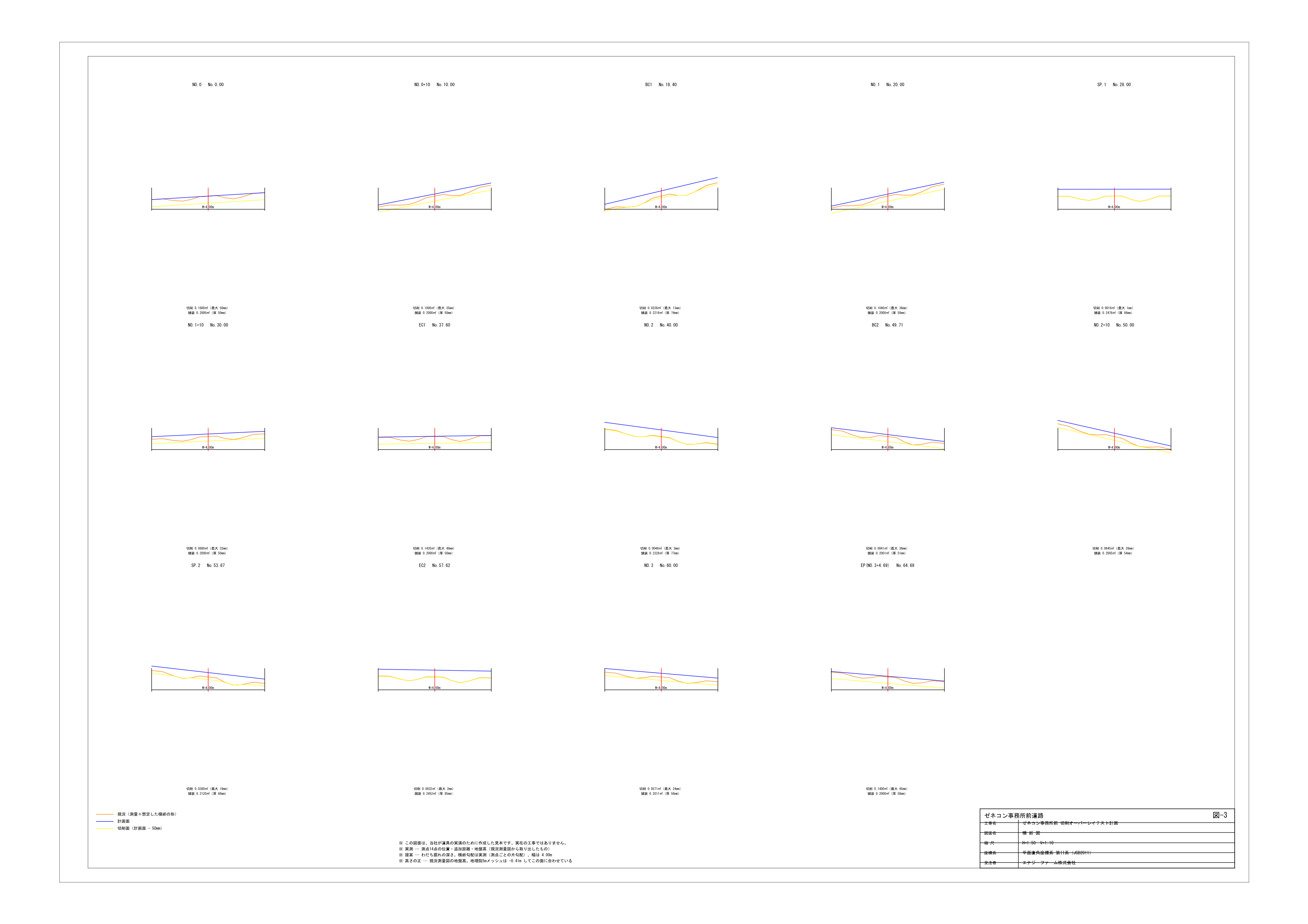

横断図。14断面ぶんの現況・計画面・切削面 — 図-3　横断図　H=1:50　V=1:10

14断面。現況・計画面・切削面の3本を重ね、断面ごとに切削面積と舗装面積を書き入れています。

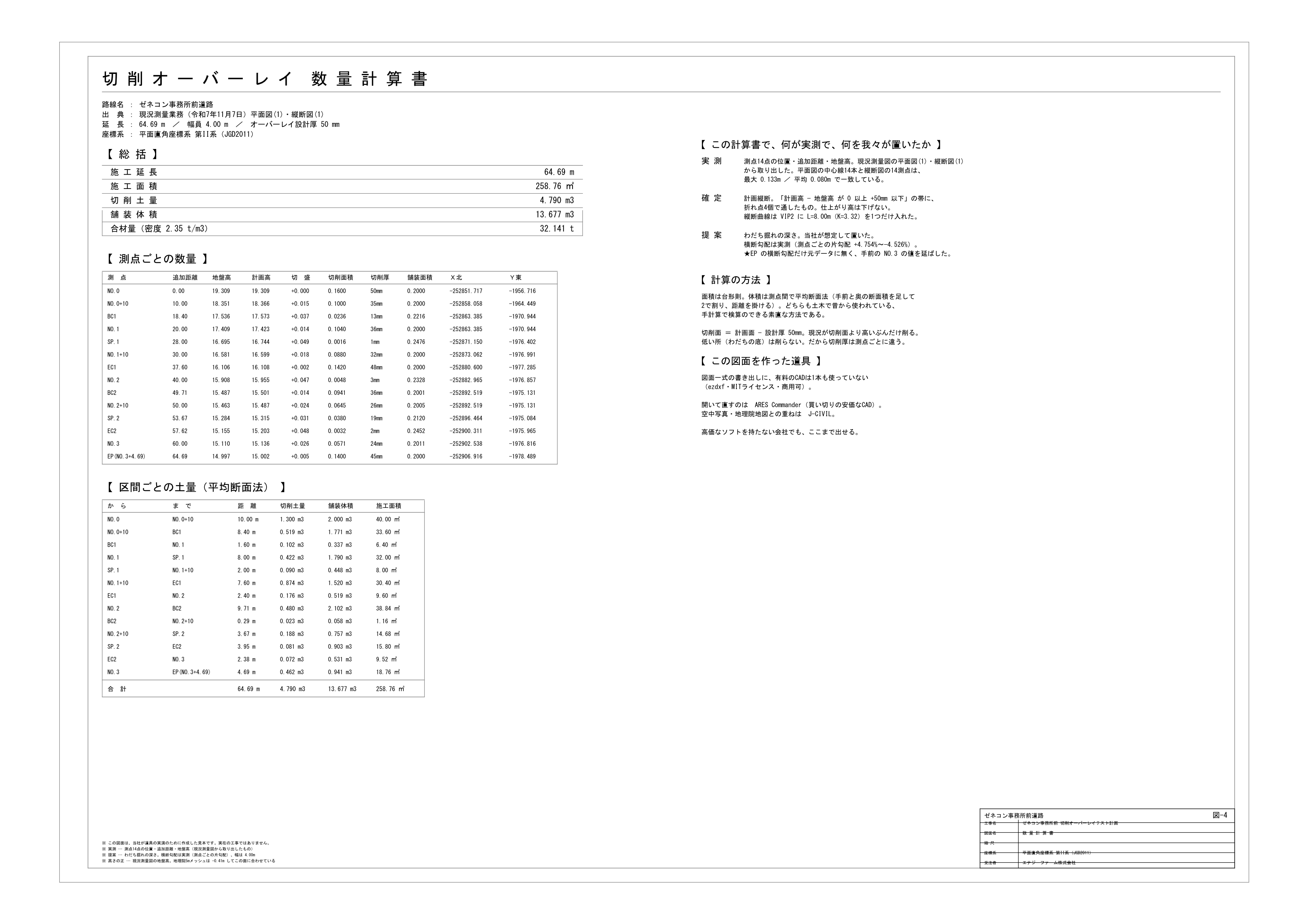

数量計算書。総括・測点ごとの数量・区間ごとの土量 — 図-4　数量計算書

総括、測点ごとの数量、区間ごとの土量（平均断面法）。面積は台形則。どちらも手計算で検算できます。

図面一式をダウンロード（DXF・266KB） ARES・AutoCAD・その他どのCADでも開けます（AC1024形式）

03回して見る

同じ現場を3Dで。現況の面と設計の面を重ね、周りの地形と航空写真も載せています。右上の「見る人」で、はじめての方の目と技術者の目が入れ替わります。

※ この3Dは2026年8月13日に作ったもので、NO.0〜NO.3 の 60m 区間だけを張っています。上の図面（64.69m・EP まで）とは範囲が違います。設計面も、その時点の縦断です。数量は図面のほうが正です。3Dは形と重なりを見るためのものとお考えください。

別の窓で大きく開く →

04なぜ、実測が要るのか

この現場でいちばん大事な数字は、工事の数量ではありません。これです。

27.2 %

もともと在る地形データ（国土地理院 5mメッシュ）と、実際に測った地形を 4,961点で突き合わせたとき、切削の厚さと同じ ±5cm に収まったのは、たった 27.2% でした。

切削の厚さは 5cm。もともと在るデータのばらつきは 14.3cm。 ばらつきのほうが3倍大きい。だから、もともと在るデータだけで数量を出すと、この規模の現場でも 27.8 m³ の見込み違いが出ます。実際の切削土量は 7.7 m³ ですから、 誤差のほうが土量より大きいことになります。

3次元測量が要るのは、新しいからではありません。合わないからです。

05何が実測で、何を当社が置いたか

見本だからこそ、線を引いておきます。ここを曖昧にした資料は、現場で使えません。

実測測点14点の位置・追加距離・地盤高。現況測量の成果から取り出したものです。平面図の中心線14本と縦断図の14測点は、最大 0.133m ／平均 0.080m で一致しています。

確定計画縦断。「計画高 − 地盤高が 0 以上 +50mm 以下」の帯の中に、折れ点4個で線を通しました。仕上がり高は下げません。縦断曲線は VIP2 に L=8.00m（K=3.32）を1つだけ入れています。

当社が置いたわだち掘れの深さ。横断勾配は実測です ── 測点ごとに +4.754% から −4.526% まで振れています。曲線部の片勾配で、誤りではありません。幅 4.00m は齊藤CEo決定。★EP の横断勾配だけ元データに無く、手前の NO.3 の値を延ばしています。

06使った道具

高価なソフトは1本も使っていません。ここが、この頁でいちばんお伝えしたいところです。

図面の書き出し

ezdxf（MITライセンス・商用可）。無料です。平面・縦断・横断・数量計算書を、A1の図枠と表題欄に納めて1本のDXFに書き出しています。数字は計算から直接入るので、人が書き写す所がありません。

開いて直す

ARES Commander。買い切りの安価なCADです。 DXF・DWGをそのまま開き、画像やPDFを図面に貼り付けられます。この一式は、そのまま渡して直していただける形になっています。

地図と重ねる

J-CIVIL。平面直角座標系（第II系）を与えるだけで、航空写真と地理院地図が図面にぴたりと重なります。座標が入っていれば、写真がそのまま図面の背景になります。

07測点ごとの数量

図-4 の中身です。切削の厚さが測点ごとに違うことが、ここに出ます。

測点	追加距離	地盤高	計画高	切盛	横断勾配	切削面積	切削厚（最大）	舗装面積
NO.0	0.00	19.309	19.309	+0.000	+1.228 %	0.1600	50 mm	0.2000
NO.0+10	10.00	18.351	18.366	+0.015	+3.902 %	0.1000	35 mm	0.2000
BC1	18.40	17.536	17.573	+0.037	+4.754 %	0.0236	13 mm	0.2216
NO.1	20.00	17.409	17.423	+0.014	+4.239 %	0.1040	36 mm	0.2000
SP.1	28.00	16.695	16.744	+0.049	+0.028 %	0.0016	1 mm	0.2476
NO.1+10	30.00	16.581	16.599	+0.018	+0.952 %	0.0880	32 mm	0.2000
EC1	37.60	16.106	16.108	+0.002	+0.305 %	0.1420	48 mm	0.2000
NO.2	40.00	15.908	15.955	+0.047	-2.694 %	0.0048	3 mm	0.2328
BC2	49.71	15.487	15.501	+0.014	-2.438 %	0.0941	36 mm	0.2001
NO.2+10	50.00	15.463	15.487	+0.024	-4.526 %	0.0645	26 mm	0.2005
SP.2	53.67	15.284	15.315	+0.031	-2.305 %	0.0380	19 mm	0.2120
EC2	57.62	15.155	15.203	+0.048	-0.336 %	0.0032	2 mm	0.2452
NO.3	60.00	15.110	15.136	+0.026	-1.698 %	0.0571	24 mm	0.2011
EP(NO.3+4.69)	64.69	14.997	15.002	+0.005	-1.698 %	0.1400	45 mm	0.2000

切削面＝計画面 − 設計厚 50mm。現況が切削面より高いぶんだけ削り、低い所（わだちの底）は削りません。だから切削厚は測点ごとに違います。「全部5cm削って5cm舗装」では、わだちの底は削れず、山だけが削れます。

同じことを、御社の現場でやってみませんか。

測量成果をお預かりできれば、この一式と同じ形でお返しします。ソフトの買い替えは要りません。
